Почему коммутатор для электроинструментов так важен для производительности двигателя и срока службы инструмента?

A коммутатор для электроинструментовявляется основным компонентом коллекторных двигателей постоянного тока, который напрямую определяет, насколько эффективно электрическая энергия преобразуется в механическое движение. Он контролирует переключение направления тока, стабилизирует выходной крутящий момент и обеспечивает равномерное вращение двигателя под нагрузкой. В промышленных и бытовых электроинструментах, таких как дрели, шлифовальные машины, пилы и ударные инструменты, коммутатор играет решающую роль в стабильности работы, долговечности и безопасности. В этой статье представлено глубокое техническое и практическое понимание коммутаторов для электроинструментов, включая принципы работы, выбор материалов, точность изготовления, факторы производительности, методы устранения неполадок и промышленное применение. Он предназначен для инженеров, специалистов по закупкам и производителей, которым требуются надежные решения для компонентов двигателей.

Оглавление

• 1. Что такое коммутатор для электроинструментов?
• 2. Как работает коммутатор внутри двигателя электроинструмента?
• 3. Какие материалы используются в высокопроизводительных коммутаторах?
• 4. Как коммутатор изготавливается с высокой точностью?
• 5. Какие факторы влияют на производительность и срок службы коммутатора?
• 6. Какие проблемы обычно возникают и как их можно решить?
• 7. Как правильно выбрать коммутатор для электроинструментов?

1. Что такое коммутатор для электроинструментов?

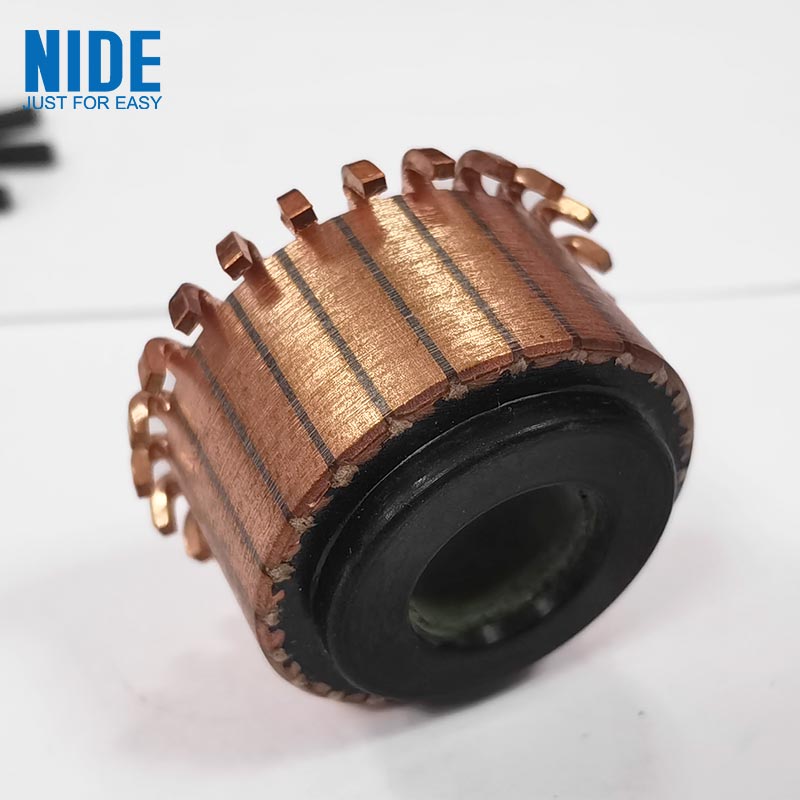

Коллектор для электроинструментов представляет собой вращающийся механический электрический переключатель, используемый в коллекторных двигателях постоянного тока для периодического изменения направления тока в обмотках ротора. Такое контролируемое переключение обеспечивает непрерывное вращательное движение, что важно для работы электроинструментов.

В практических применениях коммутатор напрямую отвечает за обеспечение стабильного выходного крутящего момента таких инструментов, как электрические дрели, угловые шлифовальные машины, циркулярные пилы и полировальные машины. Без него двигатель не сможет обеспечить непрерывное вращение, что приведет к неэффективности или нефункциональности инструментов.

Поскольку электроинструменты часто работают в условиях высоких нагрузок, вибрации и нагрева, коллектор должен быть спроектирован с высокой точностью и долговечностью, чтобы обеспечить стабильную производительность и длительный срок службы.

2. Как работает коммутатор внутри двигателя электроинструмента?

Принцип работы коммутатора основан на синхронном механическом вращении и электрическом переключении. Когда вал двигателя вращается, угольные щетки поддерживают скользящий контакт с сегментированными медными стержнями на поверхности коллектора. Этот контакт меняет направление тока в обмотках якоря через определенные промежутки времени.

Этот процесс гарантирует, что магнитные силы внутри двигателя непрерывно генерируют крутящий момент в одном и том же направлении вращения. Без этого механизма переключения двигатель останавливался бы или колебался вместо плавного вращения.

• Текущая функция переключения:Меняет ток в обмотках для поддержания непрерывного вращения.
• Щеточная контактная система:Переносит электрическую энергию между неподвижными и вращающимися частями.
• Подавление дуги:Уменьшает искрообразование при переключении.
• Стабилизация крутящего момента:Обеспечивает плавную работу при различных нагрузках

В высокоскоростных электроинструментах такое переключение происходит тысячи раз в минуту, а значит, коллектор должен быть чрезвычайно устойчив к износу и нагреву.

3. Какие материалы используются в высокопроизводительных коммутаторах?

Выбор материала является одним из наиболее важных факторов, определяющих производительность коммутатора. Высококачественные коммутаторы основаны на сочетании проводящих металлов, изоляционных материалов и структурного усиления.

Сочетание меди и слюды особенно важно, поскольку оно уравновешивает проводимость и изоляцию. Неправильный выбор материала может привести к перегреву, искрению и преждевременному выходу из строя электроинструмента.

4. Как коммутатор изготавливается с высокой точностью?

Процесс изготовления А.коммутатор для электроинструментовтребует высокоточной инженерии для обеспечения электрической стабильности и механического баланса. Даже микроскопические отклонения могут повлиять на производительность.

1. Подготовка материала:Отбираются и проверяются листы меди высокой чистоты и промышленной слюды.
2. Формирование сегмента:Медь штампуется и формируется в точные сегменты коллектора.
3. Изоляционная сборка:Листы слюды вставлены между каждым медным сегментом.
4. Литье под высоким давлением:Компоненты сжимаются для обеспечения плотного структурного соединения.
5. Прецизионная токарная обработка с ЧПУ:Обеспечивает идеальную круглую геометрию и баланс.
6. Поверхностная обработка:Полировка уменьшает трение и улучшает контакт щетки.
7. Тестирование и проверка:Проводятся электрические, термические и механические испытания.

Передовые производители также проводят испытания на динамическую балансировку и моделирование высокоскоростного вращения, чтобы обеспечить надежность в реальных условиях эксплуатации инструментов.

5. Какие факторы влияют на производительность и срок службы коммутатора?

На производительность и долговечность коммутатора влияют многочисленные эксплуатационные и конструктивные факторы. Понимание этих факторов имеет важное значение для оптимизации эффективности двигателя.

• Термическое сопротивление:Высокие температуры могут деформировать материалы и сократить срок их службы.
• Электрическая проводимость:Определяет энергоэффективность и выработку тепла.
• Механический баланс:Влияет на вибрацию, шум и скорость износа
• Качество контакта щетки:Непосредственно влияет на искрообразование и стабильность
• Рабочая нагрузка:Постоянная перегрузка ускоряет износ

Правильная оптимизация конструкции и методы технического обслуживания могут значительно продлить срок службы коммутатора и повысить общую эффективность электроинструмента.

6. Какие проблемы обычно возникают и как их можно решить?

Несмотря на передовое производство, коммутаторы по-прежнему могут испытывать проблемы в работе из-за износа, загрязнения или неправильного использования.

• Искрение:Причиной является плохой контакт щетки, пыль или шероховатость поверхности.
• Неравномерный износ:Результат дисбаланса или непостоянного давления щетки.
• Перегрев:Причиной является перегрузка или недостаточное охлаждение.
• Пробой изоляции:Из-за старения, влаги или загрязнения
• Вибрационный шум:Вызвано механическим дисбалансом в роторной системе.

Решения включают в себя шлифовку поверхности, замену щеток, регулировку нагрузки, очистку и, в тяжелых случаях, полную замену коллектора.

7. Как правильно выбрать коммутатор для электроинструментов?

Выбор правильного коммутатора требует тщательной оценки технических характеристик, среды применения и стандартов качества.

• Проверьте чистоту меди на эффективность проводимости
• Проверьте качество слюдяной изоляции на термостойкость.
• Обеспечьте совместимость с требованиями к скорости двигателя и крутящему моменту.
• Оцените точность изготовления и качество балансировки
• Подтвердите надежность поставщика и стандарты сертификации

Промышленные пользователи должны отдавать предпочтение поставщикам с сильными инженерными возможностями и последовательными системами контроля качества.

FAQ (часто задаваемые вопросы)

Заключение

The коммутатор для электроинструментовявляется важнейшим компонентом, определяющим эффективность, стабильность и долговечность двигателя. Высококачественная конструкция, точное изготовление и правильное обслуживание необходимы для обеспечения долгосрочной работы в сложных условиях эксплуатации.
