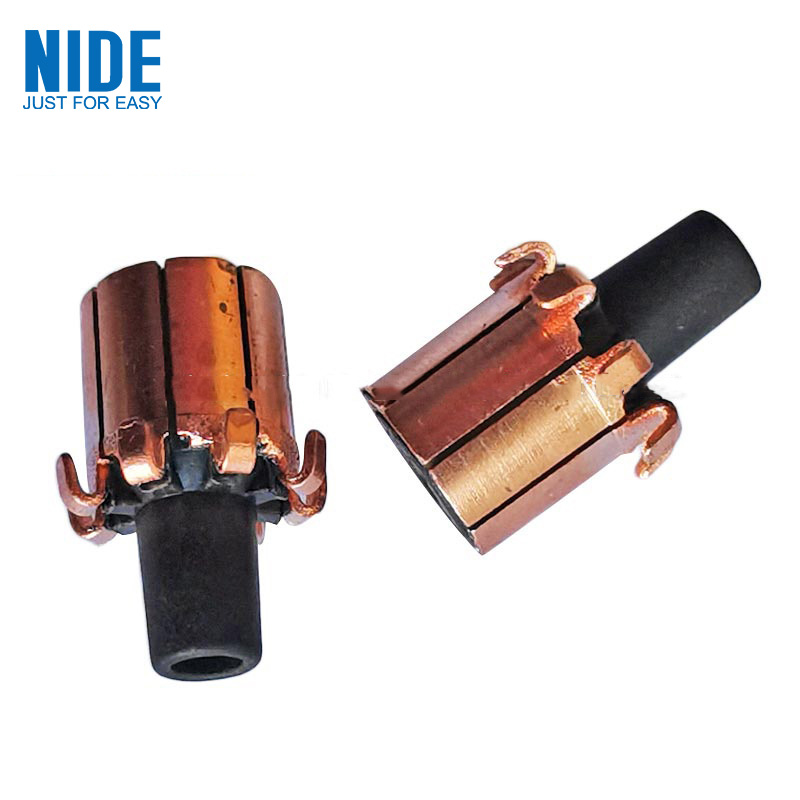

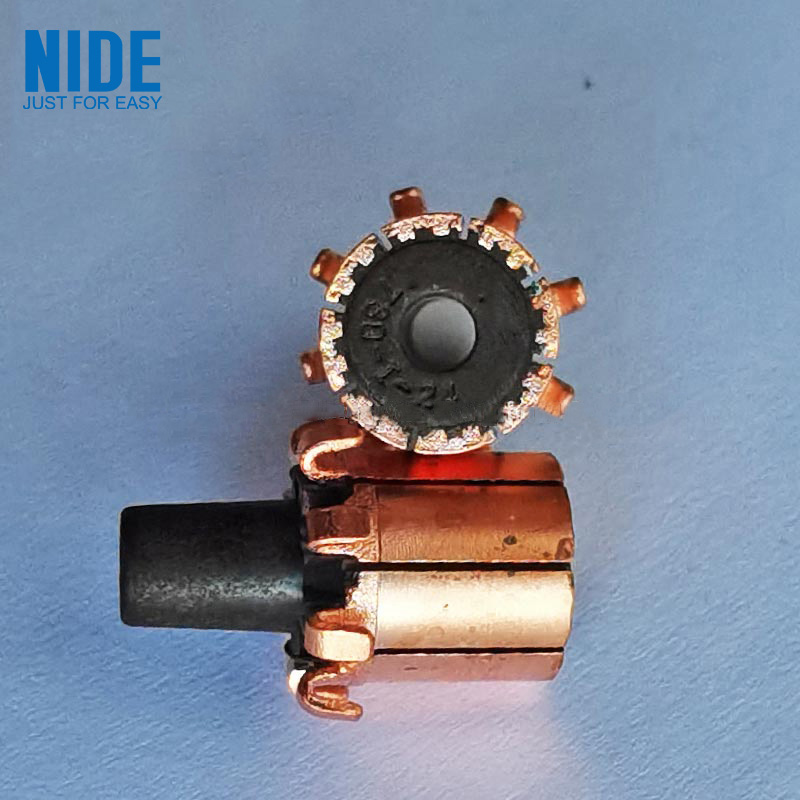

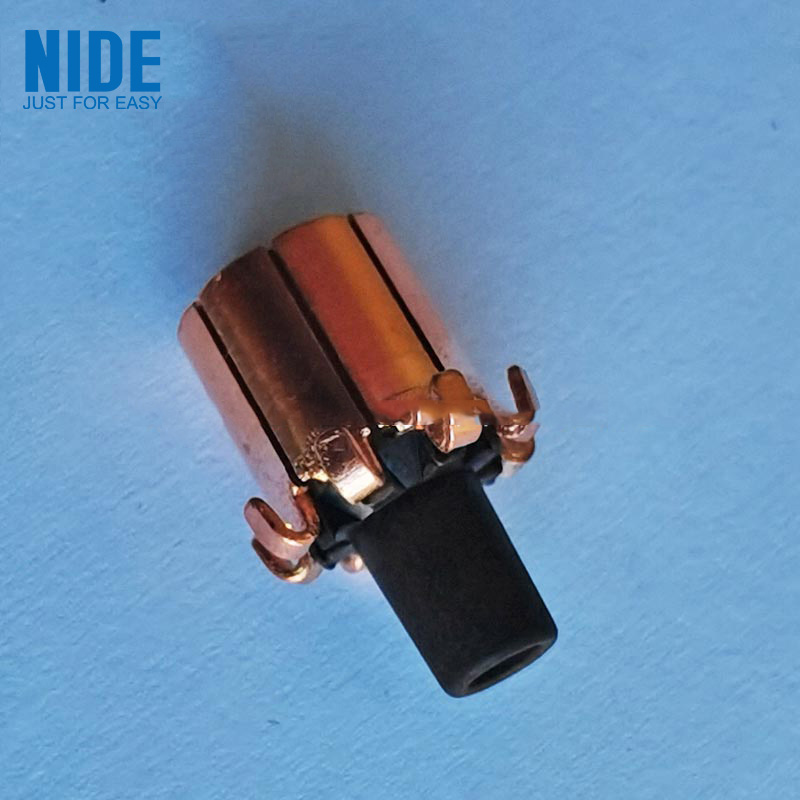

Этот коммутатор якоря электроинструмента представляет собой своего рода коммутатор микродвигателя с длительным сроком службы. В центре этого коммутатора имеется сквозное отверстие шпинделя. Коллектор разделен на секцию большого диаметра, секцию среднего диаметра и секцию малого диаметра. На сегменте закреплено несколько сегментов коллектора, а между сегментами коммутатора расположены изолирующие детали.
Модель |
Наружный диаметр |
внутреннее отверстие |
Ширина слота |
Длина крюка |
Номер слота |
Медная высота |
Общая высота |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Поверхность сегментов коммутатора якоря электроинструментов снабжена антиокислительным покрытием из вольфрама и молибдена, которое подходит для внутренней части обычных микродвигателей и используется в качестве коллектора двигателя.
Коллектор якоря электроинструментов
