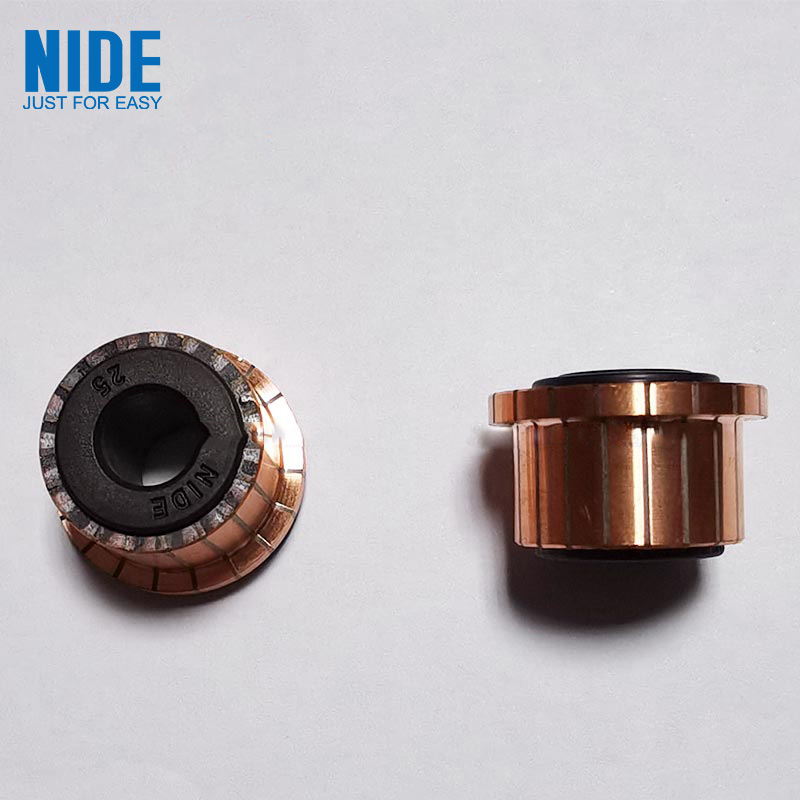

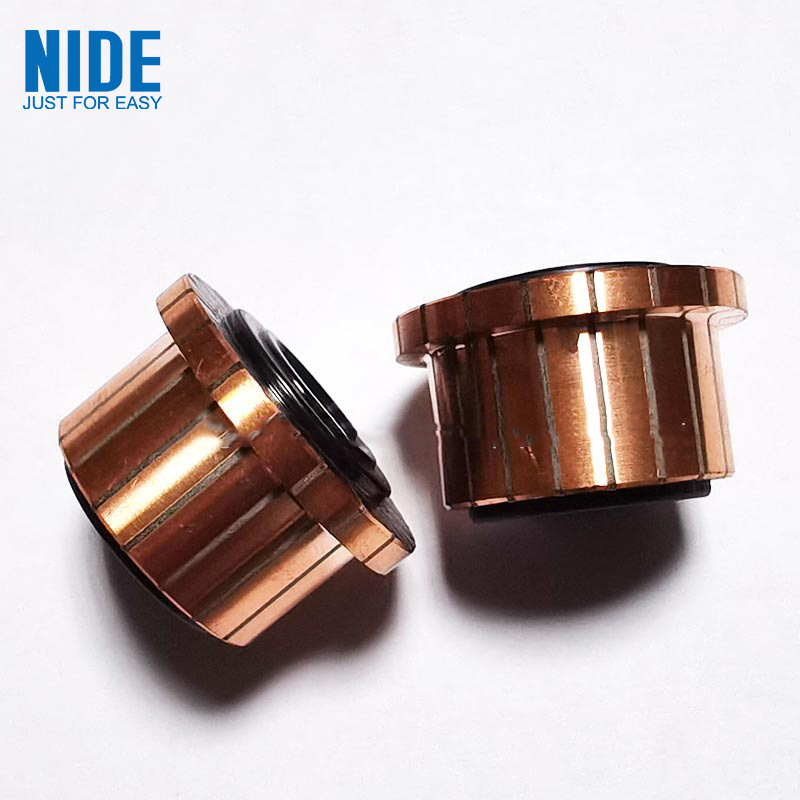

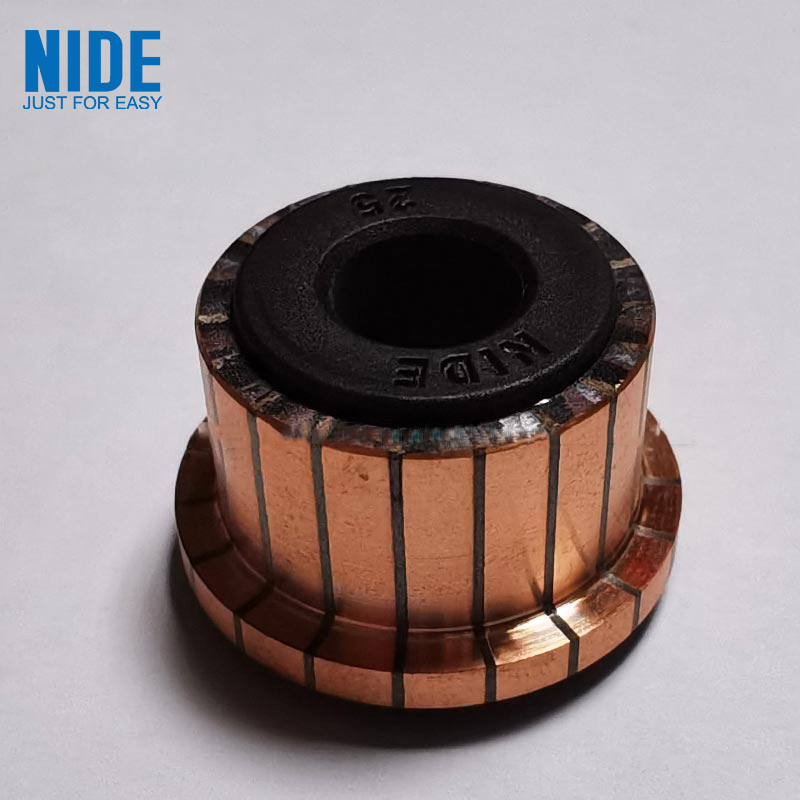

Коллектор сегмента электроинструмента включает пластиковое основание и коммутирующий медный лист щелевого типа. В верхней части коммутирующего медного листа щелевого типа предусмотрена ступенька для сварочной проволоки. Смежные коммутирующие медные листы щелевого типа изолированы и изолированы листами слюды. Центр имеет верхнее цилиндрическое внутреннее отверстие и нижнее цилиндрическое внутреннее отверстие, расположенные соосно, причем диаметр верхнего цилиндрического отверстия меньше диаметра нижнего цилиндрического отверстия,
Модель №. |
ОД (мм) |
ID (мм) |
Общая высота (мм) |
Длина сегмента (мм) |
Диаметр крюка/стояка (мм) |
Бар № |
ДЗКК-РЗ32-067 |
22.4 |
№10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
№12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
№12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
№12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
№12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
№13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
№13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
№12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
№8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
№10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
№15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
№15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
№8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
№8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
№9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
№10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
№8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
№8 |
16 |
15 |
28.5 |
10 |
Коллектор Power Tools Segment широко используется в автомобильной промышленности, бытовой технике, электроинструментах и других областях.
Коммутатор Power Tools Segment имеетОсобенность Эффективно улучшить механическую прочность и производительность при превышении скорости.
