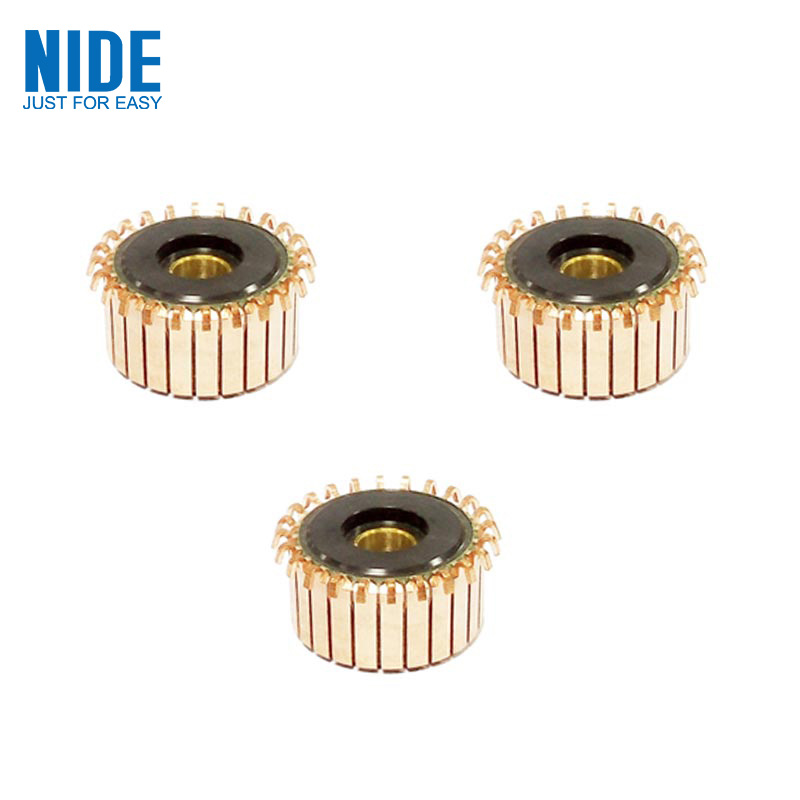

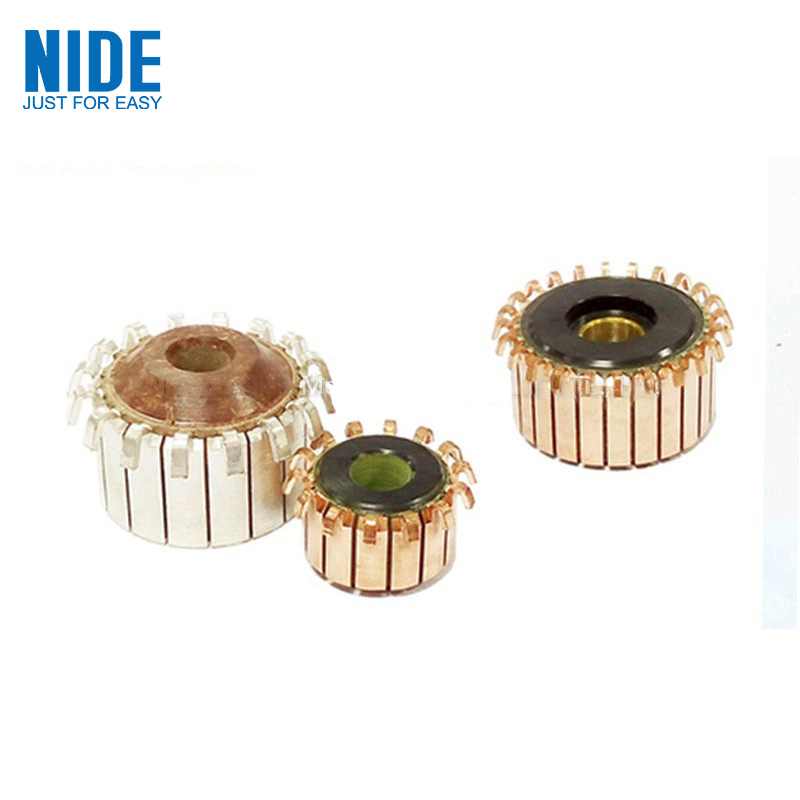

В этом коммутаторе швейной машины используется медь с содержанием серебра 0,03% или 0,08% или по индивидуальному заказу.
1. Поверхность смолы без пузырьков и трещин
2. Испытание на вращение: 200°, 3000 об/мин, 3 мин, радиальное отклонение – 0,015, от бара до бара – 0,006.
Испытание на вращение для обычного типа и усиленного типа.
3. Испытание высоким напряжением: стержень к валу при 3500 В в течение 1 мин, стержень к стержню при 550 В в течение 1 с.
4. Испытание изоляции при 500 В, ±50 МОм.
5. Размер: от наружного диаметра 4 мм до наружного диаметра 150 мм. Мы также предоставляем индивидуальный коммутатор.
6. Тип коммутатора: крюкового, стоякового, оболочкового или плоского типа.
7. Медный материал: серебряная медь или электролитическая медь или по индивидуальному заказу.
Тип коммутатора |
Температура/время эксперимента |
Линейная скорость внешней обоймы коллектора m/x |
Обычный тип |
Комнатная температура/10мин |
50 |
250 м²/10 мин. |
45 |
|
Усиленный тип |
Комнатная температура/10мин |
60 |
235 м²/10 мин. |
50 |
|
После испытаний отклонение от стержня к стержню ≤ 0,003 мм, внешний диаметр ≤ 0,007 мм. |
Этот коммутатор подходит для двигателей швейных машин, автомобильной промышленности, электроинструментов, бытовой техники и т. д.
Существует множество типов коммутаторов для швейных машин.
Было бы лучше, если бы клиент мог отправить нам подробный чертеж, включая приведенную ниже информацию.
1. Размер коммутатора: внешний диаметр, внутренний диаметр, общая высота и высота меди, номер стержня.
2. Тип коллектора: крюкового, рейлингового или планировочного типа.
3. Медный материал: Ag, Cu/Cu
4. Коммутаторные приложения
5. Необходимое количество
6. Медная втулка нужна или нет
7. Другие технические требования.
