Универсальный коммутатор двигателей для электроинструментов

Универсальный коммутатор двигателей для электроинструментов

Коллекторный коммутатор представляет собой подвижную часть поворотного электрического переключателя в электродвигателях и электрических генераторах, которая периодически меняет направление тока между ротором и внешней цепью. Он состоит из цилиндра, состоящего из нескольких металлических контактных сегментов на вращающемся якоре машины. Коллектор является одним из компонентов двигателя; есть также два или более стационарных электрических контакта, называемых «щетками», сделанных из мягкого проводника, такого как углерод, которые прижимаются к коммутатору, создавая скользящий контакт с последовательными сегментами коммутатора при его вращении.

Применение коллектора-коммутатора

Коллекторные коммутаторы используются в двигателях постоянного тока, генераторах и универсальных двигателях. В двигателе коммутатор подает электрический ток на обмотки. Путем изменения направления тока во вращающихся обмотках каждые пол-оборота создается постоянная вращающая сила (крутящий момент). В генераторе коммутатор снимает ток, генерируемый в обмотках, изменяя направление тока на противоположное с каждым полуоборотом, служа механическим выпрямителем для преобразования переменного тока от обмоток в однонаправленный постоянный ток во внешней цепи нагрузки.

Параметры коллектора-коммутатора

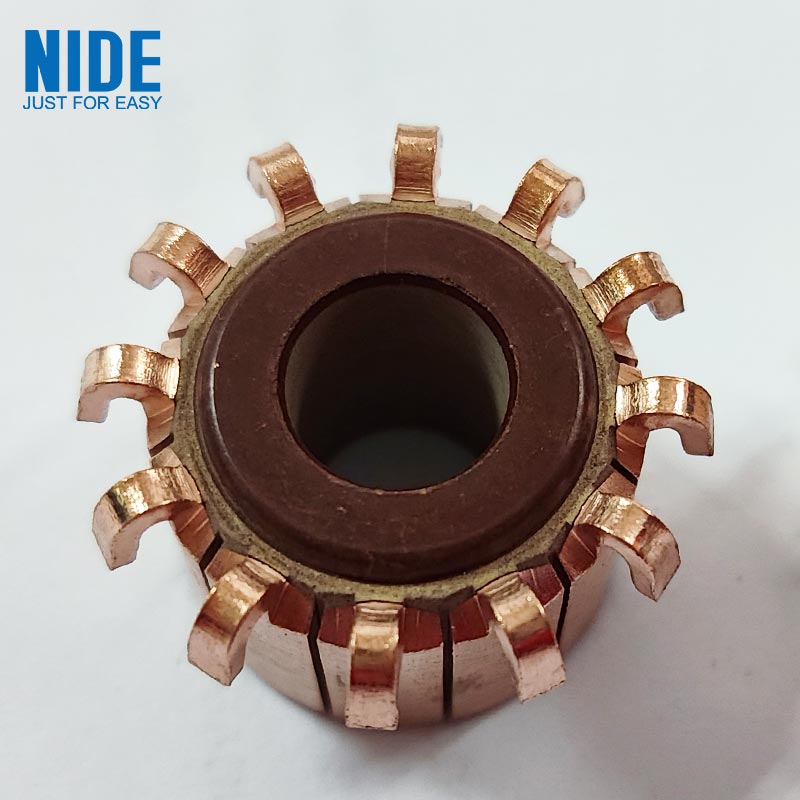

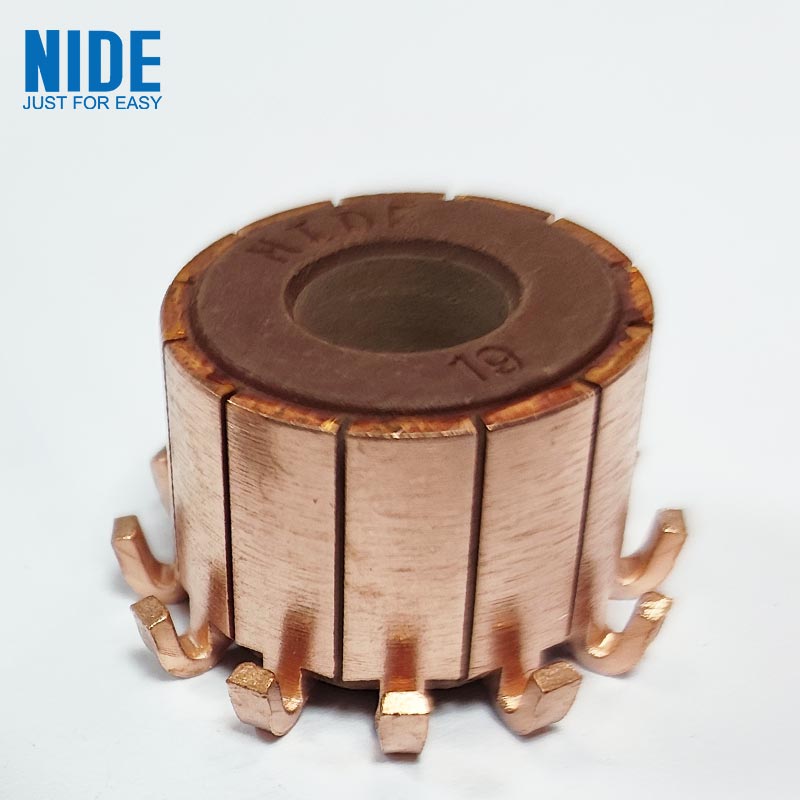

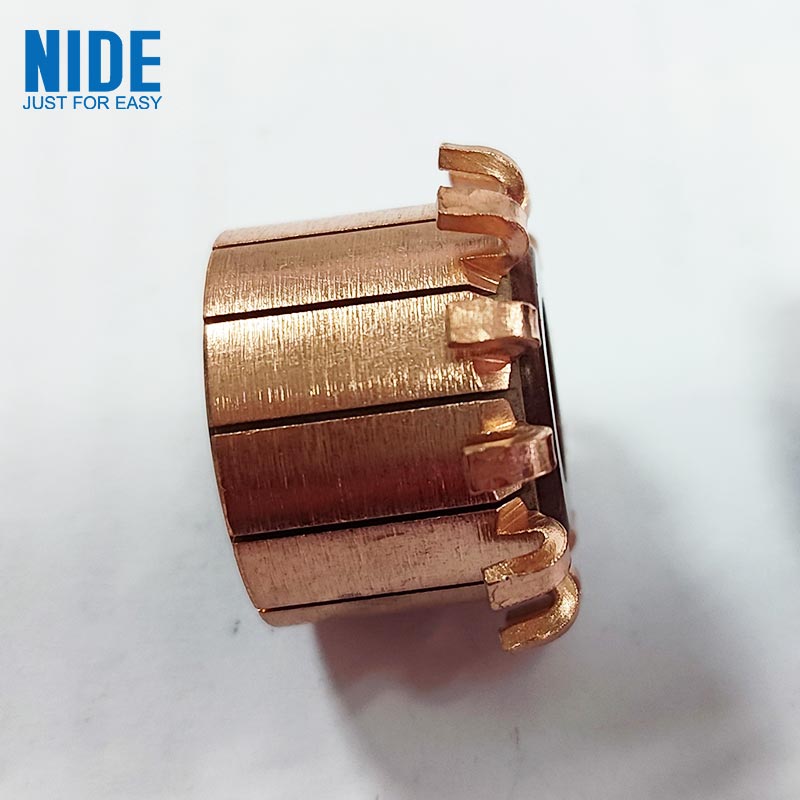

Коллектор Коммутатор Изображение
